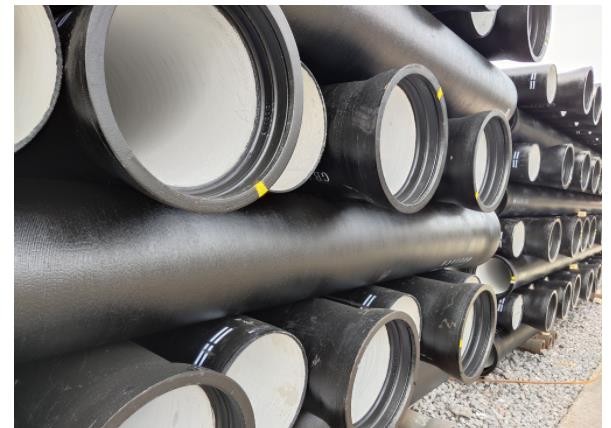

球墨鑄鐵管比一般的體質(zhì)管材能夠帶給我們的實惠還更多。球墨鑄鐵管除了有著以上這些優(yōu)勢之外，還有同規(guī)格的管道材料相比，球墨鑄鐵管規(guī)格是說的是管道內(nèi)部直徑、而一般的管道材料規(guī)格是說的是外部直徑。所以在同等規(guī)格的時候，球墨鑄鐵管能給我們提供更大的徑流量。而且球墨鑄鐵管有著多種防氧化處理涂層。適應(yīng)多種情況和環(huán)境。球墨鑄鐵管最常用的測量方式方法這個需要找到合適的工具,米尺,卡尺,來量球墨管及管件和一些管道配件的外徑,內(nèi)徑,長度和壁厚,進行一一來測量.球墨管外徑是需要圍著管子的外圍上環(huán)繞測量,量管子的內(nèi)徑時要用到卡尺工具,管子的長度用到直尺或卷尺來測量,球墨鑄鐵管壁厚可以直接測量,也可能用合適的工具間接測量,一般行內(nèi)人士會憑著工作經(jīng)驗?zāi)繙y出管子的規(guī)格尺寸.

球墨鑄鐵管的質(zhì)量由什么決定的呢?當然是含硅量決定球墨鑄鐵管的質(zhì)量了, 含硅量對球墨鑄鐵管的機械性能影響很大，比如硅可以改變石墨 球的大小、分布和圓整度，可以細化石墨球，會使基體塑性、強度提高； 硅在退火過程中可以促進滲碳體分解，生成鐵素體，提高球墨鑄鐵管的塑性和延展性；硅還可以溶解在鐵中并強化金屬基體，提高球墨鑄鐵管的硬度和強度。 因此球墨鑄鐵管中的硅主要是以孕育的方式加 入。為了更好的發(fā)揮硅的作用，在生產(chǎn)中硅以三次孕育的形式加入：首 先是球化包內(nèi)孕育，其次是隨流孕育，然后是管模粉孕育。

并且這三次 孕育都以瞬時孕育的效果最好，因此在球化包內(nèi)孕育前爐內(nèi)的硅要調(diào) 質(zhì)到一個合適的量，由實驗表明爐內(nèi)的硅一般調(diào)到0.8 —丨.2%之間，如 果爐內(nèi)的硅調(diào)到低于0.8^，在球化包內(nèi)就要加入更多的孕育劑，這球墨鑄鐵管 樣 球化后的鐵液降溫太大，不利于澆注；如果爐內(nèi)的硅調(diào)到高于丨.2%， 在球化包內(nèi)加入的孕育劑相對就會減少，這樣孕育效果就會大大降 低，并且硅在高溫的爐內(nèi)還會被燒損，其反應(yīng)方程式為51+2^01=5102結(jié)果會使鑄管中的終硅量減少，影響鑄管力學(xué)性能。
